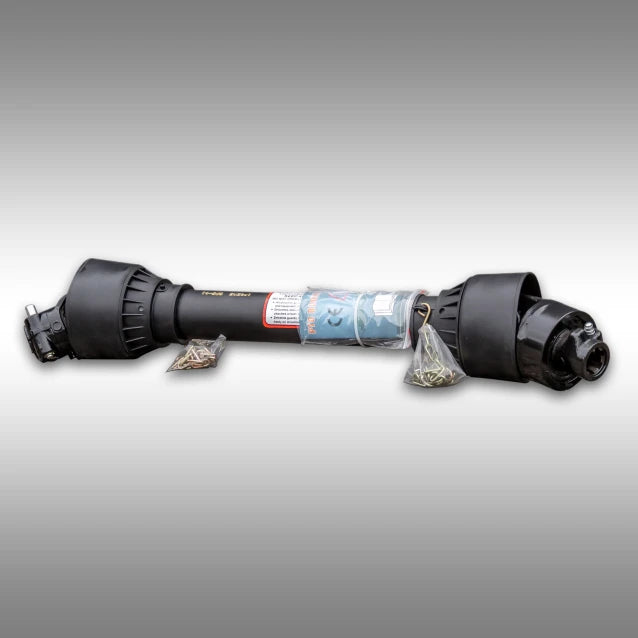

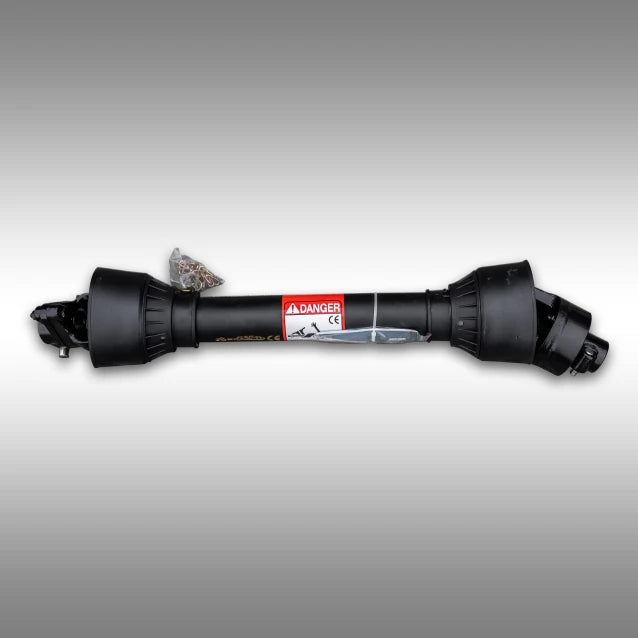

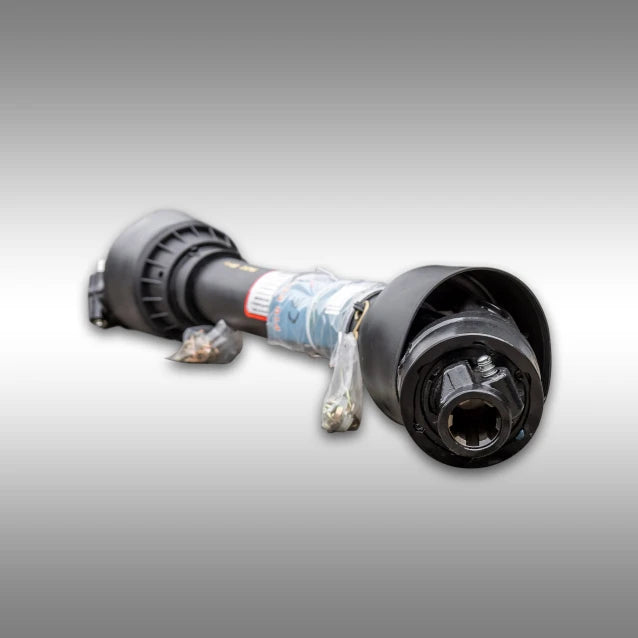

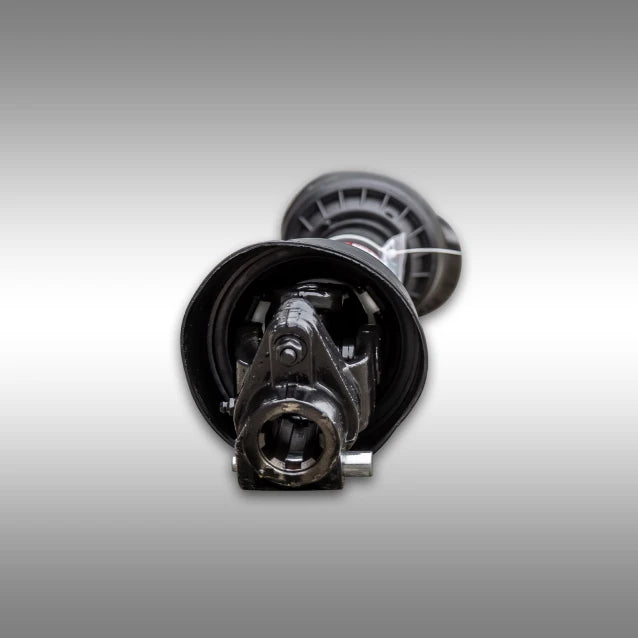

Wenn Du größere Mengen Ast- und Schnittgut mit Deinem Traktorschredder verarbeitest, muss die Kraftübertragung zur Maschine passen. Die JANSEN® Gelenkwelle 08-1000 mit Freilauf und Scherbolzen ist für die JANSEN® BX-Serie ab BX-62 sowie für alle Traktorschredder der JX-Serie vorgesehen. Bei 540 U/min ist sie für eine Leistung von maximal 66 kW (90 PS) ausgelegt.

Besonders an Schleppern mit Zapfwellenbremse ist der integrierte Freilauf von Vorteil: Nach dem Abschalten kann der Schredderrotor durch seine Schwungmasse weiterlaufen, während die Zapfwelle bereits gebremst wird. Der Freilauf entkoppelt beide Seiten und ermöglicht dem Rotor ein freies Auslaufen. Der zusätzliche Scherbolzen dient als mechanischer Überlastschutz.

Produkthighlights

• Passend für größere JANSEN® Schredder – nutze die Gelenkwelle an Modellen der BX-Serie ab BX-62 und an allen JX-Traktorschreddern.
• Leistungsfähige Kraftübertragung – überträgt bei 540 U/min bis zu 66 kW (90 PS) für den Antrieb Deines vorgesehenen Schredders.
• Freilauf für nachlaufende Rotoren – lässt den Schredder nach dem Abschalten frei auslaufen, wenn Dein Traktor die Zapfwelle bereits abbremst.
• Scherbolzen als Überlastschutz – unterbricht bei entsprechender Überlast die Kraftübertragung, beispielsweise bei einer Blockade im Schredder.
• Schutzkomponenten im Lieferumfang – Gelenkwellenschutz, Schutzketten und Bedienungsanleitung sind für Montage und Betrieb direkt dabei.

Produktinformation

Die Gelenkwelle der Serie 8 verfügt über ein Dreiecksprofil und einen Kreuzabstand von 1000 mm. Traktor- und Maschinenseite sind jeweils mit einem Anschluss in der Größe 1 3/8"-6 ausgestattet. Bei einer Zapfwellendrehzahl von 540 U/min beträgt das maximal übertragbare Drehmoment 1165 Nm. Damit ist die Welle auf die vorgesehene Anwendung an den größeren JANSEN® Traktorschreddern abgestimmt.

Der im Uhrzeigersinn arbeitende Freilauf berücksichtigt die hohe Schwungmasse des Schredderrotors. Schaltest Du den Antrieb ab, dreht sich der Rotor zunächst weiter. Der Freilauf verhindert dabei, dass diese Bewegung auf die bereits gebremste Zapfwelle übertragen wird. Gerade bei einem Schlepper mit Zapfwellenbremse sorgt das für das vorgesehene Zusammenspiel zwischen Traktor und Schredder.

Als Überlastschutz kommt ein M10-Scherbolzen mit einem angegebenen Abschermoment von 2500 Nm ±10 % zum Einsatz. Bei entsprechender Überlast schert der Bolzen ab und unterbricht den Antrieb. Zum Lieferumfang gehören außerdem der Gelenkwellenschutz, die Schutzketten und eine Bedienungsanleitung, die Dir die Informationen für die richtige Montage und Handhabung liefert.
